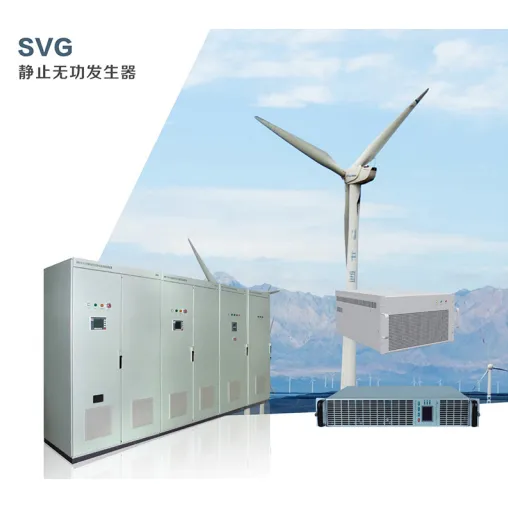

静态无功发生器 (SVG)

产品概述

静态无功发生器（SVG）通过电抗器直接与电网连接的自换相桥式电路，并适当调节桥式电路交流侧输出电压的相位和幅值。

直接控制电路交流侧的电流，使电路能够主动产生无功电流以满足需求，实现动态无功补偿的目的。

同电是一家专业的静态无功发生器（SVG）系统制造商，为全球工业应用提供先进的无功补偿和电能质量解决方案。

结构特点

• ◇ 最大单机容量——400V系统单机最大补偿容量500kvar，660V系统最大补偿容量1000kvar；
• ◇ 最佳补偿效果——功率因数可达0.99以上，线性输出；
• ◇ 最小产品占地面积——相同补偿容量下，体积仅为传统补偿设备的一半；
• ◇ 多样化补偿方式——无功补偿、相位补偿；
• ◇ 最多样化的形式——模块化SVG组合灵活，可集成整机、壁挂式，非模块化整机SVG占地面积最小。
• ◇ 补偿灵活：补偿负载无功功率。
• ◇ 解决因无功功率引起的三相不平衡问题。
• ◇ 响应时间≤5ms，线性补偿。

SVG静态无功发生器核心功能

• 1. 动态无功补偿

实时连续的无功功率控制，保持系统稳定运行和高功率因数。

• 2. 功率因数校正

提高功率因数（>0.95），减少能量损耗，避免电力公司罚款。

• 3. 电压稳定

抑制因负载突变引起的电压波动和闪变。

• 4. 谐波抑制

减少非线性工业负载产生的谐波失真，提高电能质量。

• 5. 快速响应控制

基于IGBT的系统，毫秒级响应，实现瞬时负载补偿。

• 6. 提升电网稳定性

平衡无功需求，增强电力系统整体可靠性。

为何选择SVG而非传统电容柜功率因数校正？

与传统电容柜系统相比，SVG静态无功发生器技术提供了更先进、更精确的解决方案。

• 1. 连续补偿 vs 分级补偿

传统电容柜采用分级补偿，常导致欠补偿或过补偿。SVG提供连续、实时的无功功率控制，精确满足瞬时需求。

• 2. 超快响应

电容柜切换通常需要数秒。SVG响应时间小于15ms，非常适合焊机、电梯、机器人和电弧炉等快速变化负载。

• 3. 双向无功补偿

电容柜仅能补偿感性负载。SVG可同时补偿感性和容性无功，适用于长电缆线路、混合负载和数据中心。

• 4. 谐波免疫与稳定性

电容柜易受谐波失真影响，加速老化并缩短寿命。SVG不受谐波影响，还能通过减少谐波影响提升整体电能质量。

SVG系统关键优势

通过SVG技术可实现：

• ◇ 精确校正快速变化的负载
• ◇ 同时补偿感性和容性无功
• ◇ 避免过补偿和欠补偿问题
• ◇ 提升相位不平衡条件下的性能
• ◇ 实现高精度稳定的功率因数控制

SVG应用

• 1. 大型工业负载特殊补偿

SVG非常适合钢铁行业的轧机、电弧炉和电气化铁路牵引系统等重型设备。这些负载会引起严重的无功波动和电网扰动。SVG提供快速动态补偿，改善功率因数并确保稳定的电能质量。

• 2. 高能耗工业用户

冶金、石油化工和大型制造设施等行业通常能耗高且具有独立电力系统与电网连接。SVG帮助这些用户满足严格的电力公司要求，提高功率因数，减少电费罚款并提升整体电能质量。

• 3. 电力系统变电站

随着电网规模和复杂性的增加，变电站需要快速灵活的无功支持。SVG可快速吸收或提供无功功率，提高输电容量和电压稳定性，确保电网安全可靠运行。

• 4. 谐波与无功联合补偿

许多工业负载需要同时进行无功补偿和谐波控制。SVG不仅提供动态无功支持，还能帮助抑制谐波，改善电网电能质量和设备整体效率。

如果您想了解更多关于SVG静态无功发生器的信息，请随时联系我们。为您推荐其他热门产品：低压开关柜。
