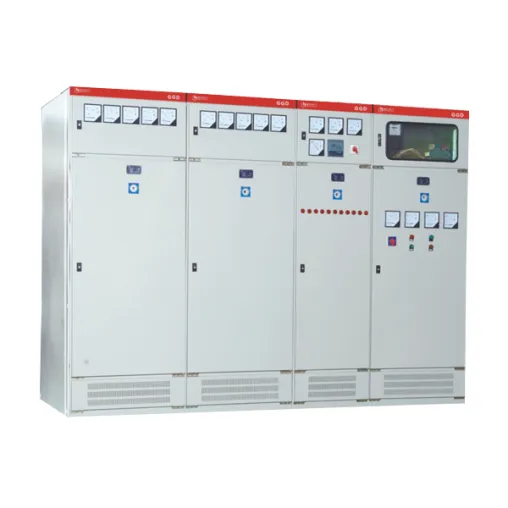

GGD低压固定式开关设备

产品概述

GGD低压固定式开关柜适用于发电厂、变电站、厂矿企业等电力用户交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统中，作为动力、照明及能量转换的配电设备，分配和控制。

GGD低压固定式开关柜是根据能源部主管及广大电力用户和设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压开关柜。该产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列化、实用性、结构新颖、防护等级高等特点，可作为低压开关柜的更新换代产品。

GGD低压固定式开关设备符合IEC439《低压开关设备和控制设备》、GB7251《低压开关设备》等标准。

正常工作条件

◇ 周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不高于+35℃；

◇ 室内安装使用，使用地点海拔高度不超过2000m；若海拔高于2000m，则额定绝缘水平应作相应修改；

◇最高温度为+40℃时，周围空气的相对湿度不超过50%，较低温度时应允许有较大的相对温度（如+20℃时为90%），同时考虑到由于温度变化而偶尔可能发生的凝结效应；

◇ 设备安装时垂直面的倾斜度不超过5°；

◇ 设备应安装在无剧烈振动和冲击且不足以腐蚀电气元件的地方；

◇ 用户有特殊要求可与制造厂协商解决。

结构具体

◇GGD型交流低压配电柜采用通用柜形式，框架采用8MF冷弯型钢局部焊接组装而成，框架件及专用支撑件由型钢定点生产厂供货确保柜体的精度和质量。通用柜的部件按照模块原理设计，有20个模具安装孔。高通用系数可以使工厂实现预生产，不仅缩短了生产周期，而且提高了工作效率。

◇GGD柜体设计充分考虑了柜体运行时的散热问题。机柜两端有不同数量的散热槽。当柜内电器元件受热时，热空气上升并通过上部槽排出，冷空气则由下部槽不断补充进入柜内，使密封的柜体从底部形成自然通风通道从而达到散热的目的。

◇GGD柜体根据现代工业产品设计的要求，采用黄金分割比例法设计柜体的形状和各部分的分区尺寸，使整个柜体美观大方。柜门与框架采用转轴活动铰链连接，安装拆卸方便，门下摆嵌有山地橡塑条。关门时，门与框之间的插条有一定的压线，可以防止门与柜体直接碰撞，也提高了门的防护等级。

◇装有电气元件的仪表门用多股软铜线与框架连接，柜内安装件用滚花螺钉与框架连接。整个柜体构成了完整的接地保护系统。

◇ 柜体面漆采用聚酯橙烤漆，附着力强，质感好。整个柜体采用哑光颜色，避免眩光效应，为值班人员创造更舒适的视觉环境。

◇ 需要时可拆下柜顶盖，方便现场主母线的组装和调整。柜顶四个角均设有吊环，用于吊装。

◇ 柜体防护等级为IP30，用户也可根据使用环境要求在IP20-IP40之间选择。
