产品描述

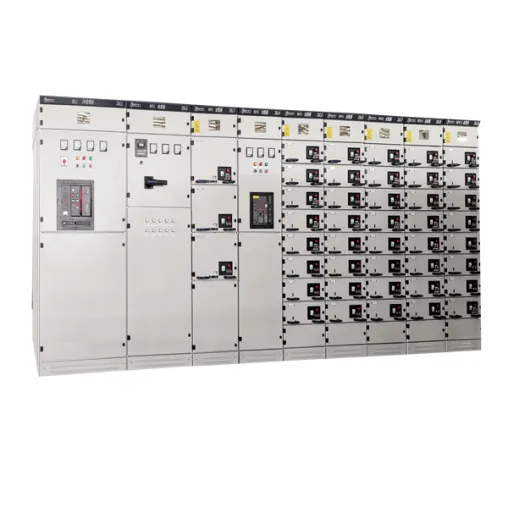

神经网络系统
全新模块化、模块化设计的系统
主电路方案号
辅助电路方案号
正常使用状况
周围空气温度不高于+40℃且不低于-5℃，24小时内平均温度不高于+35℃。当周围空气温度为+40℃时，相对湿度不超过50%。在较低温度下，相对湿度可能较高，例如 +20°C 时为 90%。但由于温度变化，偶尔可能会出现适度的凝露。
室内使用，安装地点海拔高度不超过2000m。应安装在无剧烈振动、冲击和电气元件不受腐蚀的地方。
|
序列号 |
姓名 |
GB7251.1-2005低压开关设备和控制设备成套设备（TTA）
|
|
|
IEC60439低压开关设备和控制设备组件
|
|||
|
1 |
过电压类别 |
四号 三、 |
|
|
2 |
污染程度 |
3 |
|
|
3 |
额定工作电压（Ue）（V） |
400/660 |
|
|
4 |
额定绝缘电压（Ui）（V） |
660/1000 |
|
|
5 |
额定频率（赫兹） |
50 (60) |
|
|
6 |
水平总线
|
额定电流（A） |
≤5000A |
|
7 |
额定短时耐受电流（Icw）（kA）
|
50、65、80（1s 有效值）
|
|
|
8 |
额定峰值耐受电流（Ipk）（kA） |
105、140、176（0.1秒最大值）
|
|
|
9 |
额定最大工作电流（A） |
≤1000A |
|
|
10 |
额定短时耐受电流（Icw）（kA） |
50kA |
|
|
11 |
额定峰值耐受电流（Ipk）（kA）
|
105kA |
|
|
12 |
外壳防护等级 |
IP30、IP40（特别说明）
|
|
结构特点
该开关柜在原有设计的基础上进行了技术改进，更加适合我国国情。柜体采用模数为25mm的C型型材，通过连接件连接，形成各种框架结构和抽屉单元，可满足不同的要求。 MCC柜内采用高强度阻燃工程塑料部件，安全性能更加可靠。同时对国外功能板进行修改，以200mm模数组合，更利于PC和MCC混合柜体的设计要求。抽出单元（抽出单元）与柜体设有可靠的联锁装置，防止带电情况下断载，提高安全性。另外，柜体一般由冷轧钢板经过钝化处理组装而成。也可根据不同用户要求采用镀铝锌钢板制成。
开关柜类型
• 进线及母联柜采用RMW1、CW1、NA1、DW45、CDW7、MT、E系列等国内外各种框架断路器作为主开关，实现进线或母联功能。
• 动力中心柜（PC）采用DW45、NA1、CDW7、MT、E系列断路器等国内外各种框架断路器进行配电。
• 电机控制中心(MCC) 由大抽屉和小抽屉组装而成。各回路主开关采用高分断能力塑壳断路器或带熔断器的旋转负荷开关。
无功补偿柜
有五种尺寸的抽屉类型，外观更美观。采用高度8E（200mm）的模块化结构设计，部件有效安装高度为1800mm，使柜体整体布局更加合理。
• 8E/4：高200 x 宽150 x 深400。四个抽屉单元在高度空间中平行组装。
• 8E/2：高200 x 宽300 x 深400。两个抽屉单元在高度空间中平行组装。
• 8E：高200 x 宽600 x 深400。在高度空间内组装一个抽屉单元。
• 16E：高400 x 宽600 x 深400。在高度空间内组装一个抽屉单元。
• 24E：高600 x 宽600 x 深400。在24E（600mm）高度的空间内组装一个抽屉单元。
上述五个抽屉单元可以单独组装。
主要技术参数:
