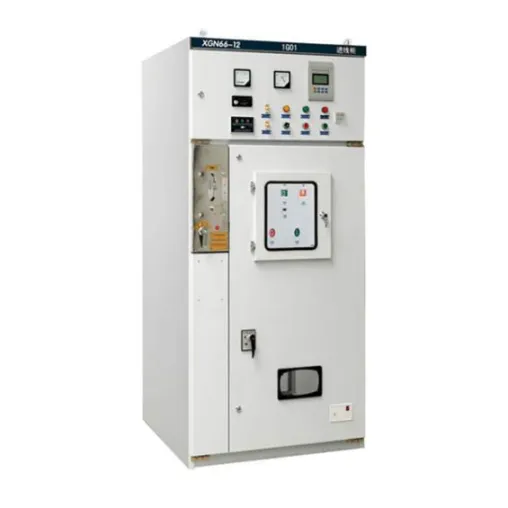

XGN66-12(Z)固定式金属封闭开关设备

XGN66-12型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电气设备产品，符合国家标准GB3906《3-35kV交流金属封闭开关设备》电力部DLT404《《户内交流高压开关设备订货技术条件》要求

立即咨询下一款产品

产品描述

产品介绍：

XGN66-12型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电气设备产品，符合国家标准GB3906《3-35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关设备订货技术条件》要求，同时满足国际标准IEC60298《1kV以上及52kV以下交流金属封闭开关设备及控制设备要求》

产品概述：

XGN66-12系列10kV固定式开关柜配用高分断能力、低截止值的VS1真空断路器或VD4合资、国外品牌真空断路器，满足“五防”联锁功能，是一种性能优越的开关柜。分配装置。适用于各种住宅小区、发电厂、中小型发电机组供电、工矿企事业单位作配电、配电及大型高压电动机启动之用。

正常使用状态

◇ 海拔高度不超过1000m。

◇ 环境温度：-25℃~+40℃，24小时内平均温度不超过+35℃。

◇ 水平倾斜度不大于3度。

◇ 地震烈度不超过8级。

◇ 无剧烈振动、冲击和爆炸危险。

结构特点

◇ 柜体采用角钢焊接而成。

◇ 断路器室位于柜体中（下）部，便于安装、调试和维护。标准配备VS1断路器和压力释放通道，确保人身安全。

◇ 采用先进可靠的旋转隔离开关，主母线带电时可安全进入断路器室检修。

◇ 整柜防护等级IP2X。

◇ 具有可靠、功能齐全的强制机械锁紧装置，简单有效地满足“五防”要求。

◇ 可靠的接地系统。

◇ 门上设有观察窗，可清晰观察柜内元件的工作状态。

◇ 操作机构锁紧采用与XGN2-12柜相同的JSXGN锁紧机构，简单、可靠、方便、实用。

◇ 进出线电缆低于机柜正面，方便连接。

真空断路器主要技术参数

开关柜主要技术参数及元件型号

物品	项目	单元	技术参数
1	额定电压	电压	3.6,7.2,12
2	额定工频耐受电压	电压	对地，相间：42：端口：48
3	额定雷电冲击耐受电压	电压	对地，相间：75：端口：85
4	额定频率	赫兹	50
5	额定电流	一个	630,1250
6	额定短路开断电流（有效值）	KA	20,25,31.5
7	额定短路关合电流（峰值）	KA	50,63,80
8	额定动态稳定电流（峰值）	KA	50,63,80
9	额定热稳定电流4s（有效值）	KA	20,25,31.5
10	防护等级		IP25
11	外形尺寸（宽x深x高）	毫米	900x1000x2300
12	重量	千克	〜600

QCE1-12真空断路器主要技术参数

物品	项目	单元	技术参数
1	额定电压	电压	12
2	额定电流	一个	630 1250
3	额定短路开断电流	KA	20,25,31.5
4	额定短路关合电流	KA	50,63,80
5	额定短时耐受电流（4s RMS）	KA	20,25,31.5
6	额定峰值耐受电流（峰值）	KA	50,63,80
7	机械寿命	次	10000
8	额定短路开断电流开断次数	次	50
9	额定操作顺序		打开_0.3s_关闭打开_180s_关闭打开
10	触点张开距离	毫米	11±1
11	联系旅游	毫米	4±0.5
12	相间中心距	毫米	210
13	关闭速度	多发性硬化症	1.2±0.2
14	开启速度	多发性硬化症	0.6±0.2
15	关闭速度	多发性硬化症	≤60
16	开启速度	多发性硬化症	≤75
17	三相开关同步	多发性硬化症	≤2
18	开关行程	多发性硬化症	≤2
19	电路电阻	微欧姆	≤45
20	触点累计允许磨损厚度	毫米	3

◇其他电气元件的技术参数见各自的使用说明书。

◇开关柜额定电流大于1600A必须与本公司协商解决方案。
