KYN28A-12铠装移开式交流金属封闭开关设备

KYN28A-12(GZS1)型铠装移式交流金属封闭设备（以下简称“开关柜”）适用于三相交流50Hz电力系统中，用于接受和分配电能以及对电路进行控制、保护和监测。。

立即咨询下一款产品

产品描述

产品介绍：

KYN28A-12(GZS1)型铠装移式交流金属封闭设备（以下简称“开关柜”）适用于三相交流50Hz电力系统中，用于接受和分配电能以及对电路进行控制、保护和监测。。新推出和开发的大电流、高分断开关柜也可单独作为高压发电机出口使用。本产品符合标准：GB3906《3-35kV交流金属封闭开关设备》、GB/T11022《高压闭合设备和控制设备标准通用技术要求》、IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备》及控制设备》....

总结

KYN28A-12户内交流金属铠装中间开关设备。适用于三相交流额定电压12kV、额定频率50Hz电力系统中，用于接受和分配电能以及对电路进行控制、保护和监测。

功能及特点

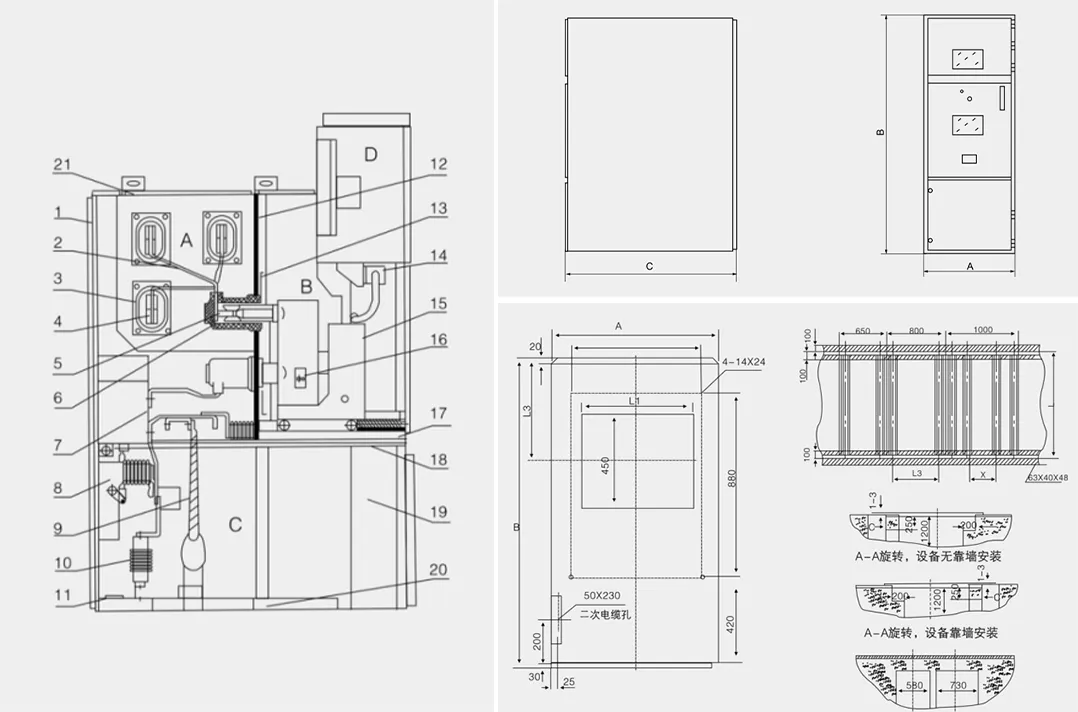

本开关柜按GB3906-91中铠装金属封闭开关设备设计。整体由柜体和中间抽拉部分（即手推车）两部分组成（见图）。柜体分为四个独立的隔室，外壳防护等级为IP4X，开门时各隔室及断路器室的防护等级为IP2X。具有架空进出线、电缆进出线等功能方案，经排列组合后形成完整的配电系统装置。开关柜可从正面安装、调试和维护，因此可以背靠背、双重布置、靠墙安装，提高开关柜的安全性和灵活性，减少占地面积。

真空断路器主要技术参数

物品	单元	数值
额定电压	电压	3.6、7.2、12
额定频率	赫兹	50
断路器额定电流	一个	630、1250、1600、2000、2500、3150
开关柜额定电流	一个	630、1250、1600、2000、2500、3150
额定短时耐受电流（4S）	KA	16,20,25,31.5,40,50
额定峰值耐受电流（峰值）	KA	40,50,63,80,100,125
额定短路开断电流	KA	16,20,25,31.5,40,50
额定短路关合电流（峰值）	KA	40,50,63,80,100,125
雷电冲击耐受电压	电压电压	24、32、42 40、60、75
防护等级		IP2X
