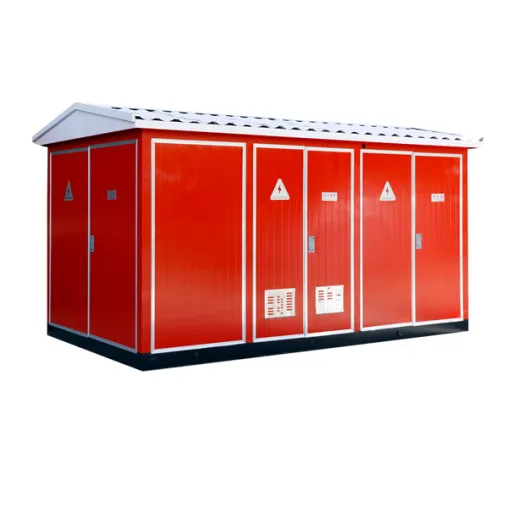

YB（ZBW27）-12/0.4（F·R） 型户外预装式变电站（欧式）

YB（ZBW27）-12/0.4（F）·R） 型户外预焊机捏造 变电站 （欧洲）

产品介绍：

广泛应用于城市电网 重建、住宅区、高层建筑、工矿、酒店、商场、机场、铁路、油田、码头、高速公路和临时电力设施......

功能与特点

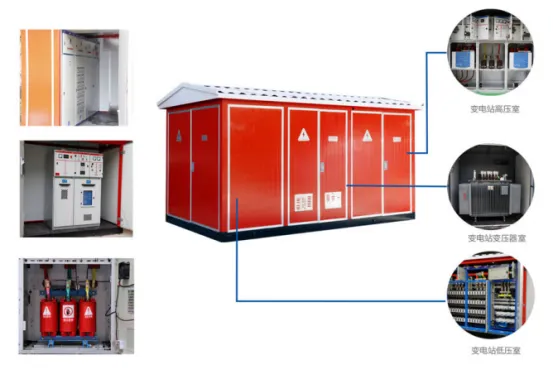

◇ 高压开关柜、变压器、低压开关柜 c由三位一体组成，整套性能强劲;

◇ 完美的高低 电压 保护，运行安全可靠，维护简单;

◇ 占地面积小，投资 少、生产周期短，移动方便;

◇ 灵活的布线方案;

◇ 结构独特：独特的蜂窝结构双层（复合板）外壳坚固，隔热散热透气，美观，防护等级高，外壳材料为不锈钢合金、铝合金、冷轧板、彩钢板可选;

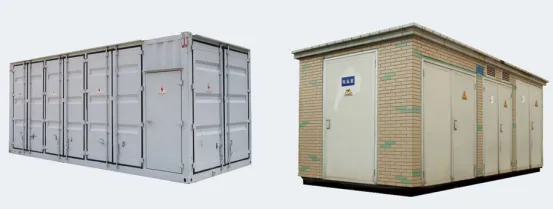

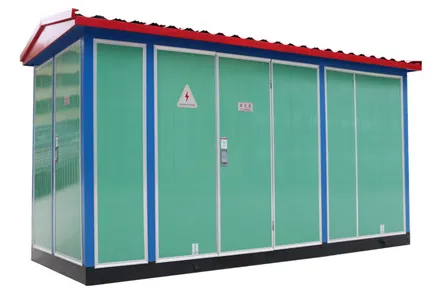

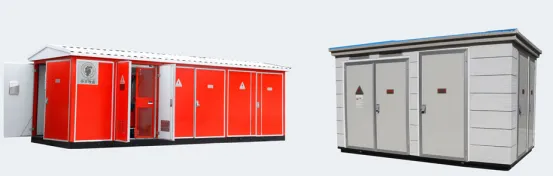

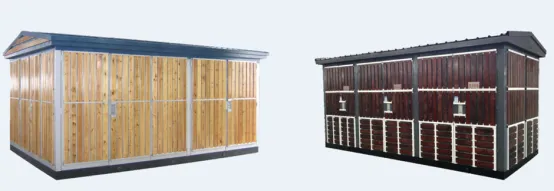

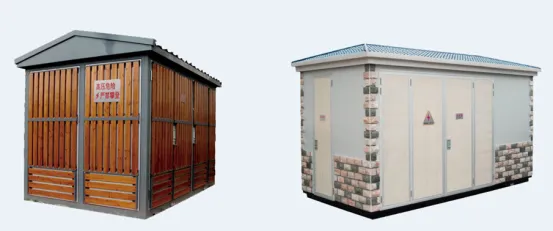

◇ 类型多样：万能型、别墅型、紧凑型等款式;

◇ 高压环网柜可组装成网络自动化终端（FTU），实现对短路和单相接地故障的可靠检测，具有“四遥”功能，便于配电网自动化升级。

正常使用条件

◇ 海拔高度不超过 1000m;

◇ 环境温度：-25°C~+40°C;

◇ 相对湿度：日平均值不大于95%，月平均值不大于90%;

◇ 安装地点：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体和剧烈振动的场所，如超出上述条件，用户可与我公司协商。

变压器

智能一体化变电站选用低损耗、油浸式、全密封的S9、S10、S11系列变压器，也可选择树脂绝缘或NOMEX纸绝缘环保干式变压器，底部可装小车，变压器可方便进出。

高压侧

智能型高压一体化变电站一般采用负荷开关与熔断器组合电气保护，熔断器-相熔断器，三相联动跳闸，负荷开关有压力式、真空、六氟化硫等型式可选，可配电动作机构，自动化升级：熔断器为高压限流熔断器，带冲击器，运行可靠，分断能力大， 主要技术参数见下表。对于800KVA以上的变压器，可选择QCE4、QCE2、QCE1等真空断路器保护。

低压侧

低压侧主开关采用通用型或智能型断路器，选择性保护;出线开关选用新型塑壳开关，体积小，飞弧短，最多可达30个电路。智能自动跟踪无功补偿装置，有接触器和非接触式两种切换方式供用户选择。

负荷开关技术参数

高压熔断器的技术参数

注意：根据是否安装了撞击器来确定，N 表示没有撞针，A 表示有撞针。

安装、使用和维护

智能化综合变电站除需满足电力部门在安装、验收、移交试验、运行维护等方面的要求外，还应注意以下事项：

用户收到货物时，应按有关规定认真核对，未立即安装的产品应根据正常使用条件存放在适当的地方。

产品应由专用吊具的底部抬起，如图 3 所示。

将产品水平放置在预制基础上，然后用水泥浆密封产品底座与基础之间的间隙，以防止雨水进入电缆室，高低压电缆通过高低压室的底部密封板连接。

产品安装后应可靠接地;车站基座信道上的两个主要接地端子，

变压器的中性点、外壳、避雷器下的桩头应由安装部门单独接地。所有接地设备应共用一个接地电阻小于 4 欧姆的接地设备。至少应将两根接地引线从接地网络引至产品。

产品安装或维修后，应检查和测试以下各项后方可投入运行：

变电站是否清洁;

作机构是否灵活;

主要电器是否灵活可靠;

电气辅助触点是否可靠、准确;

仪表和继电器作是否准确;
