烧结鼓风机作为钢铁企业的关键设备之一，负责烧结燃烧过程中的持续供气功能。电机功率大，启动时电流会对电网造成巨大冲击，运行过程中不允许电机停机。现场是 7000kW 励磁电机，变频器需要配合原有设备，采用固定励磁模式调试，与时间赛跑，最终设备一次性成功带负荷运行！

现场流程
烧结生产工艺：在烧结作中，将细铁矿石、各种助熔剂和细焦混合造粒，然后通过分配系统加入烧结机，细焦由点火炉点燃，通过抽风风车完成烧结反应。高温烧结矿经粉碎冷却、筛分，作为冶炼铁水的主要原料送入高炉。

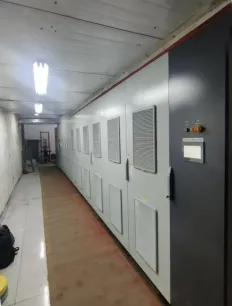

根据现场工况，负荷为10kV 7000kW电励磁烧结风机。河北电气配置的大功率高压逆变器为JD-BP38-8000FF，配备输出电压检测板，采用一拖二配置。场变换项目使用原始场激励系统设置为固定激励模式。

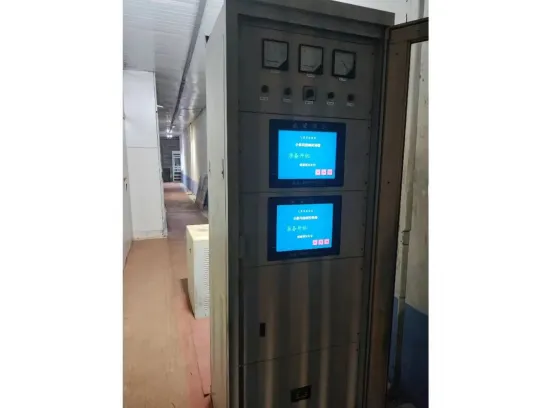

高压变频器配备励磁柜进行升级改造，采用固定励磁的方式驱动励磁电动机。变频器通过磁场设置励磁电流，并根据工作频率分两段进行控制。

现场添加配置，根据现场需求任意选择当前电动机起动电路，现场点击启动信号，相应电路的输出断路器闭合并启动，现场给出停止信号，停止后断开输出接触器，防止电流回流。现场控制电气调试，模拟启停过程和模拟交互励磁电流过程，整个调试无异常。

01 高性能

采用VF控制方式控制超大功率电励磁电机，定励磁低频启动，电流可控，响应时间快，定励磁中断调节，满足场励转换启动。

02 高可靠性

励磁信号由模拟通讯控制，励磁电流根据现场的实际需要而变化，根据工作频率实现切换。输出电压板用于检测当前电机的运行频率，电动励磁电机也可以实现车辆的稳定启动，保证运行过程的稳定可控。

03 强适应力

调速范围宽，精度高，具有超高低压直通功能，电网短时断电，具有瞬时断电和重启功能，保证用户负载的稳定运行。

04 易于管理

支持 Modbus-RTU、Profibus-DP、Modbus-TCP、Profinet-PN 等多种通讯协议，轻松与用户 DCS 系统连接，实现设备集中管理。

使用效率
系统特点及节能效果：
● 实现了大功率电动机的固定励磁启动运行，启动过程稳定。
● 减少维护工作量和维护成本，为用户带来实用价值。
● 转速范围宽，精度高，烧结风机可根据现场实际需要调整运行，实现小车启动。
● 变频器具有多项电励磁电机保护功能，确保现场稳定运行。
● 在现场24小时停机的基础上，一次性调试和带载运行成功，充分满足现场实际运行需求，赢得客户的好评。
● 实际运行中，电流稳定，波形好，机组温度稳定。

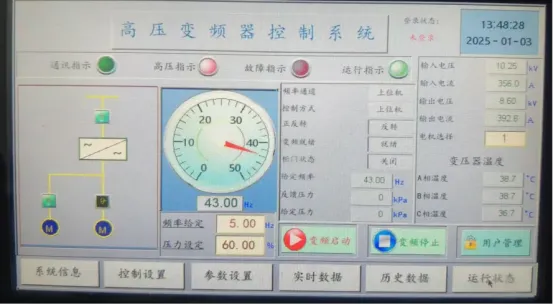

在现场运行 HMI 主屏幕

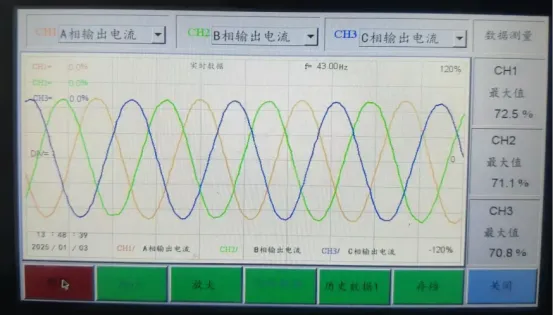

现场运行电流波形

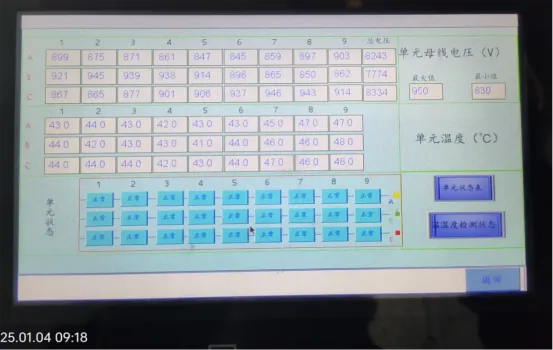

现场作单元电压和温度

结束语

william威廉大功率逆变器的励磁电机驱动技术，在定励磁的基础上降低起动电流，大大降低了对电网的影响，成功首次亮相一次性带载运行，得到客户的认可。该变频器对电网的谐波干扰较小，输入功率因数高，输出波形质量好，值得在业内推广。
